擅长≥6mm厚板免开坡口焊接
技术原理
Top Arc(聚能弧)是一种高性能Tig技术。几乎所有的钢，有色金属或镀锌板都可以在填丝或不填丝的情况下焊接在一起，该技术的核心是焊接电源、焊炬和冷却系统。它们的高效冷却将电弧被压缩到阴极尖部，电子只在很小的区域内发射，提高了阴极的功率密度，使得电弧变窄并聚集，这使电弧的能量增加了许多倍，电弧具有较强的穿透力，从而能够实现特定工艺和焊接特性。该技术已申请国家发明专利。
技术特点

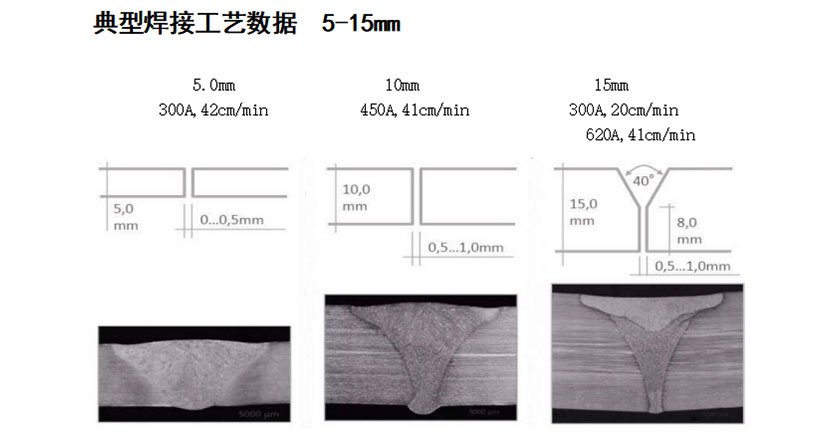

- 焊接厚度可达14mm。（单层免开坡口）
- 焊炬具有可靠的绝缘和导热性，高效冷却。
- 工艺可靠、成熟，无飞溅。
- 快速更换电极，电极同心度±0.1mm。
- 焊接速度接近激光焊接，钎焊45cm/min，熔焊90cm/min。
- 低淬硬组织、热影响区窄，变形小。
- 完全取代氦气电弧。

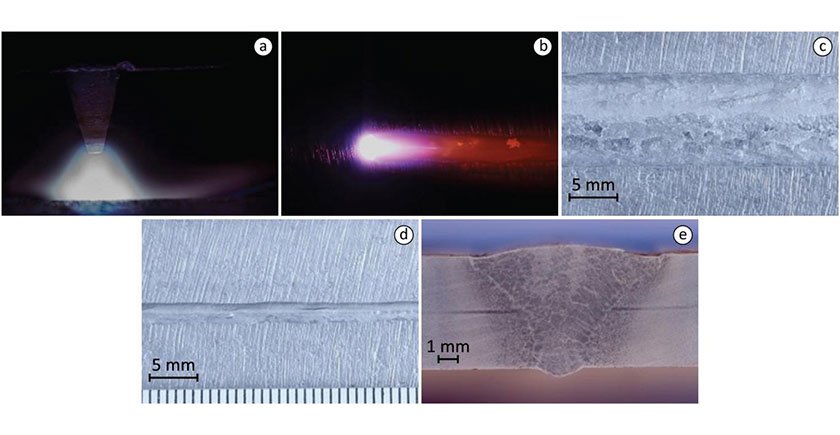

- 当焊接电流大于300A时，Top Arc具有等离子焊接的形态和性能，宏观表现为电弧的挺度、电弧力和穿透力都显著增强，焊接时电弧扎入到熔池中，将熔化的金属挤压到熔池的四周，形成尾孔（keyhole），熔池形态容易保持，形成较深较窄的焊缝，且实现单面焊接双面成形。
综合比较
各种黑色与有色金属，厚度从0.15mm到14mm；均可以实现优秀的焊接质量。钎焊镀锌板焊接可以达到类似激光焊接的效果。在板厚小于14mm的情形下，可以实现单面焊双面成型的高质量焊缝，且过程稳定。
与激光焊相比，Top Arc技术的投资与使用成本都较低。
技术应用
铜合金由于导热性能好，需要预热到400℃以上，才能进行焊接,铜的氧化也比较严重。Top Arc具有很高的电流密度，电弧能量集中，很容易把工件加热到很高温度，电弧可以更有效的向工件传热，铜合金焊接时只需用Top Arc手工焊炬在焊缝附近稍加预热，即可焊接。焊缝成型好，氧化面积小等优点已被美国GE医疗专家认可。
对于铝合金的焊接，除了常规的“阴极破碎”氧化膜的性能外，由于电弧功率密度高，使“阴极破碎”的氧化膜作用显著增强。减少铝合金焊接气孔和裂纹倾向。
